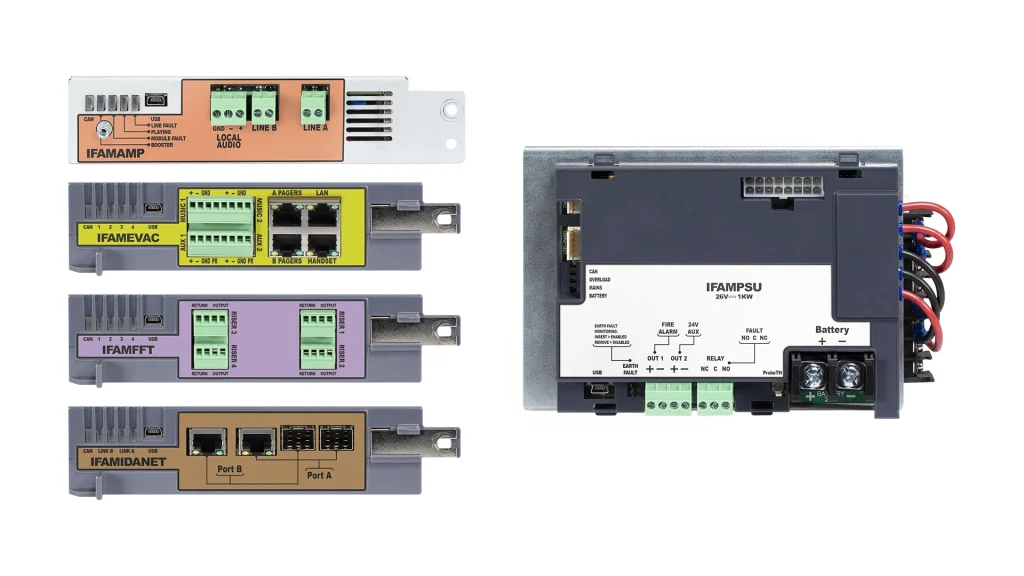

Moduli IFAM
Moduli interni per funzionalità audio

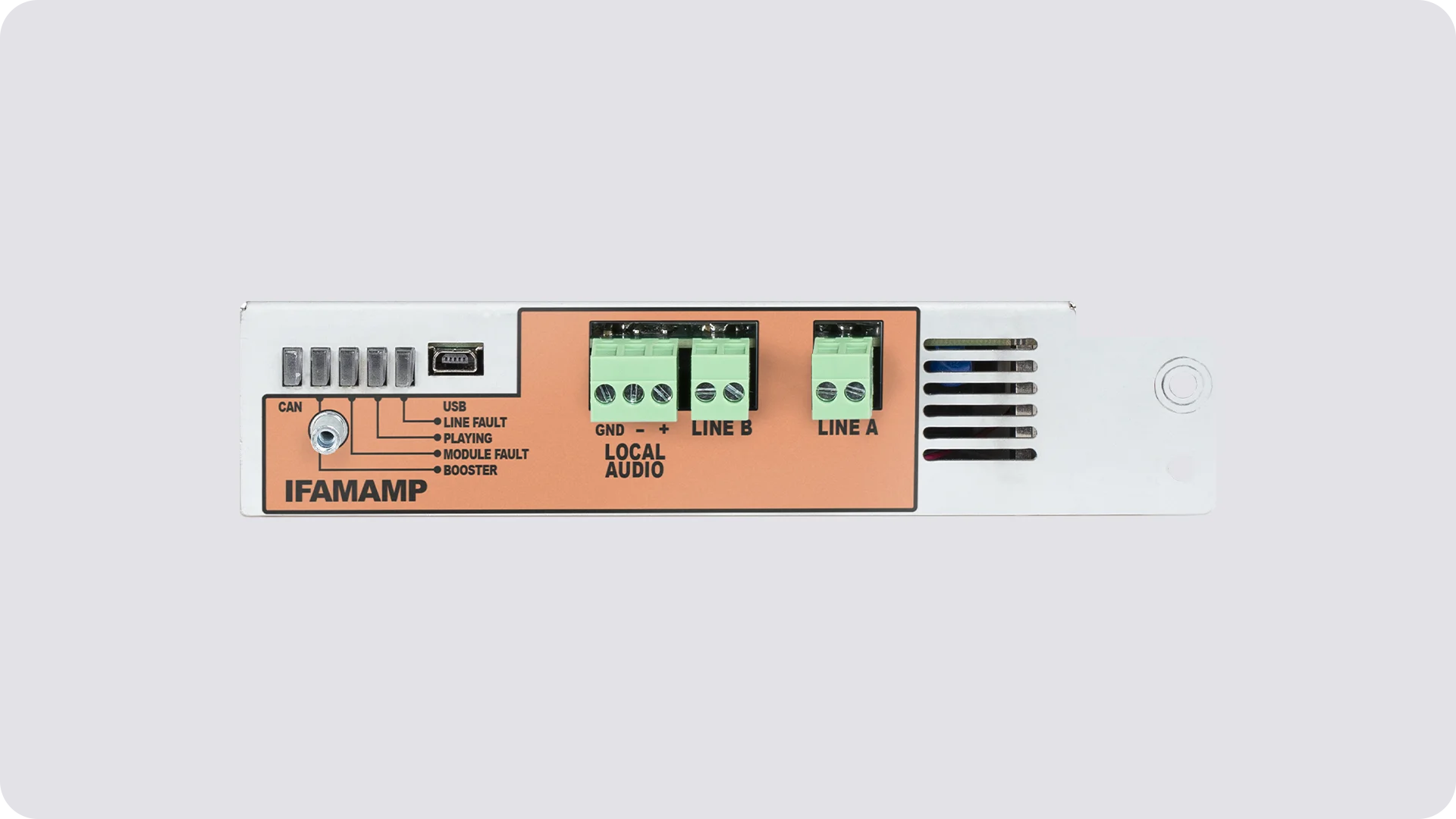

IFAMAMP: modulo amplificatore audio 250W
l modulo IFAMAMP è un amplificatore da 250W per centrali Previdia UltraVox, progettato per garantire prestazioni elevate e massima sicurezza. Dispone di due linee speaker configurabili in modalità A/B o Loop, entrambe protette da cortocircuito e supervisionate tramite tono ad alta frequenza. Include un ingresso audio analogico con priorità regolabile e gestisce automaticamente un’unità di backup interna. Ogni centrale può ospitare fino a 30 moduli, con un massimo di 8 per armadio.

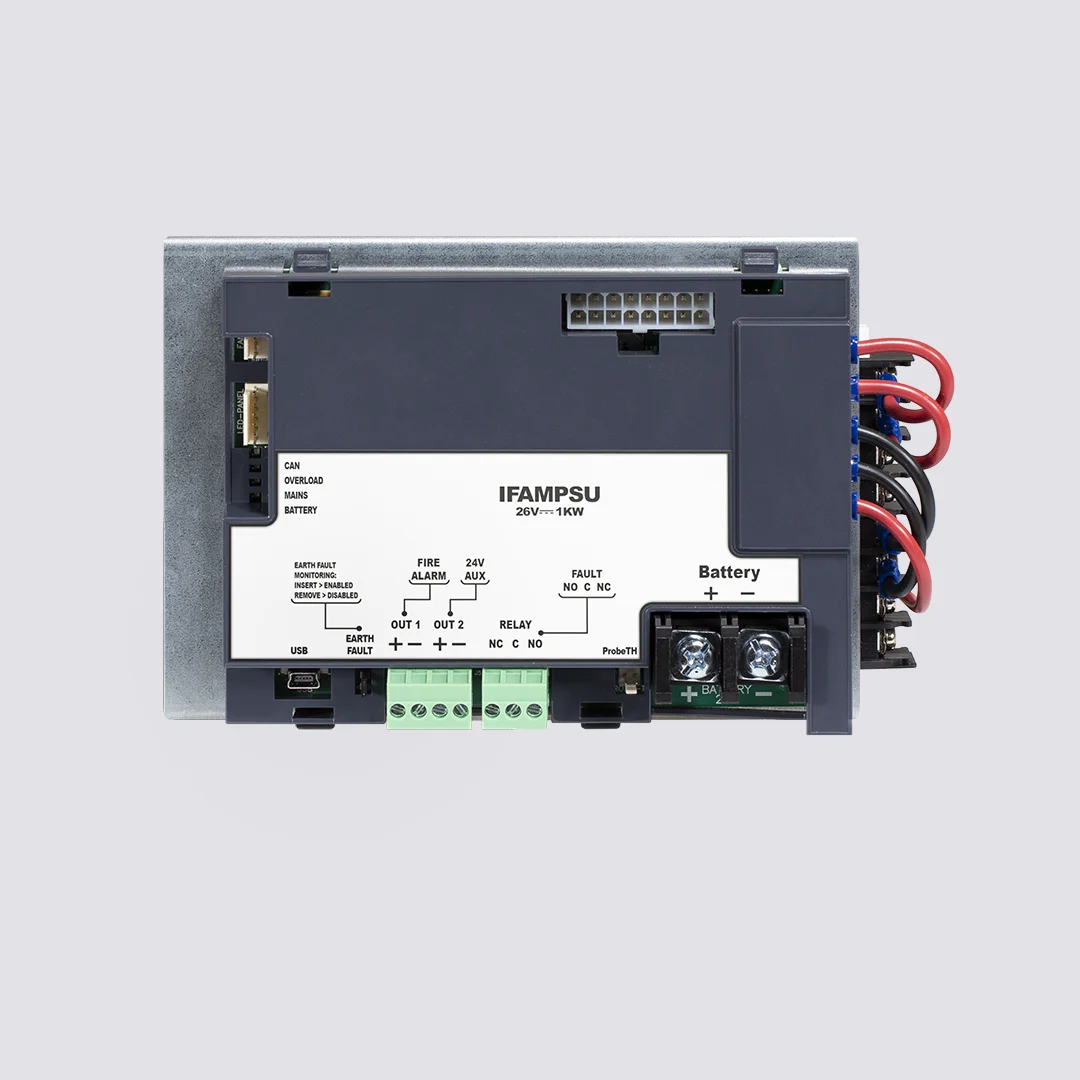

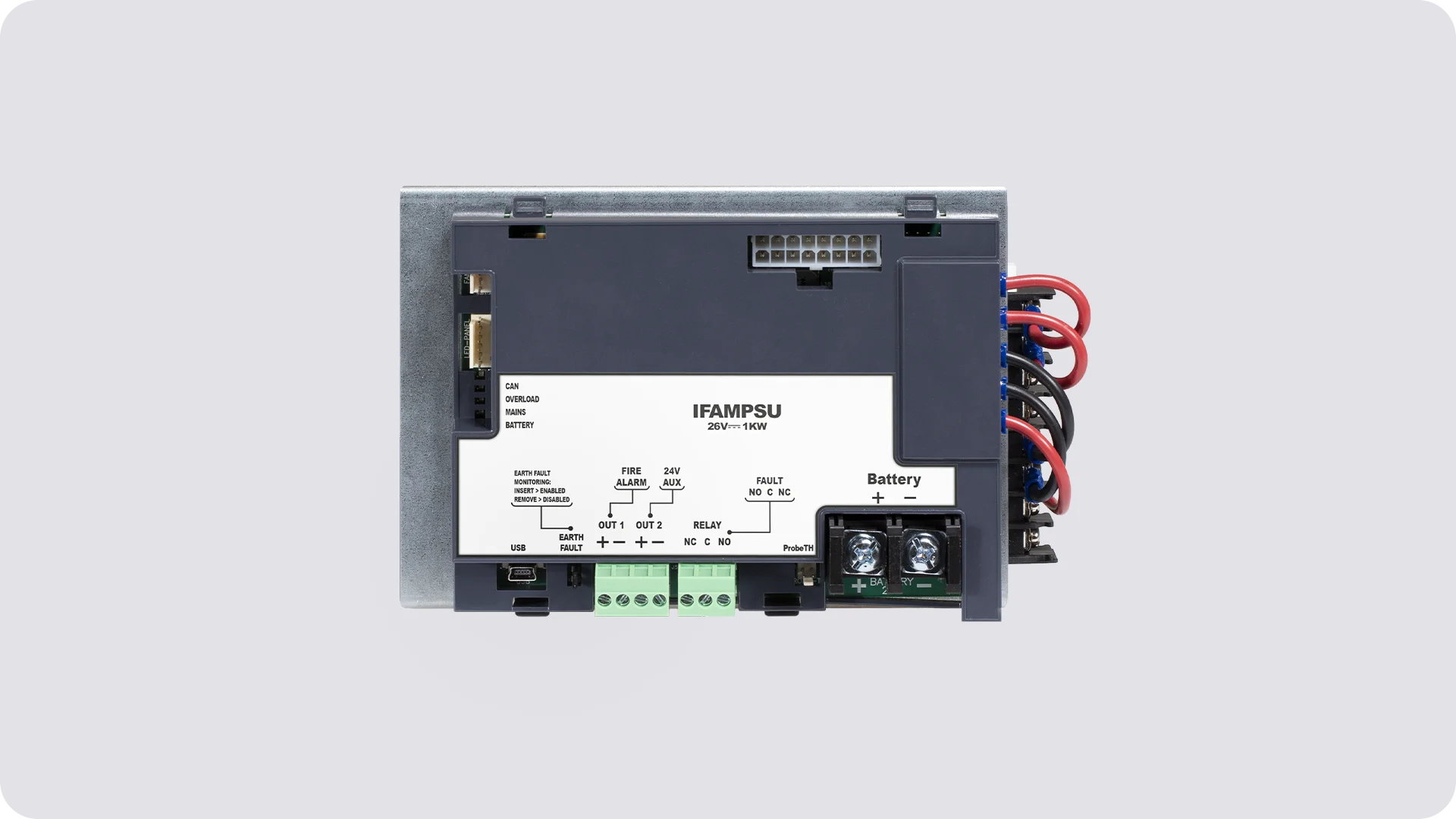

IFAMPSU: modulo alimentatore switching 1000 W
Il modulo IFAMPSU è un alimentatore da 40A progettato per le centrali Previdia UltraVox, con caricabatterie integrato da 3A, compatibile con batterie da 17Ah, 24Ah o 40Ah. Include due uscite supervisionate e un’uscita relè configurabile, preimpostate come uscita allarme, uscita ausiliaria (AUX) e relè guasto. Supporta alimentazione a 230V o 115V AC (50/60 Hz). Ogni armadio può ospitare un solo modulo IFAMPSU, con un massimo di quattro moduli per centrale.

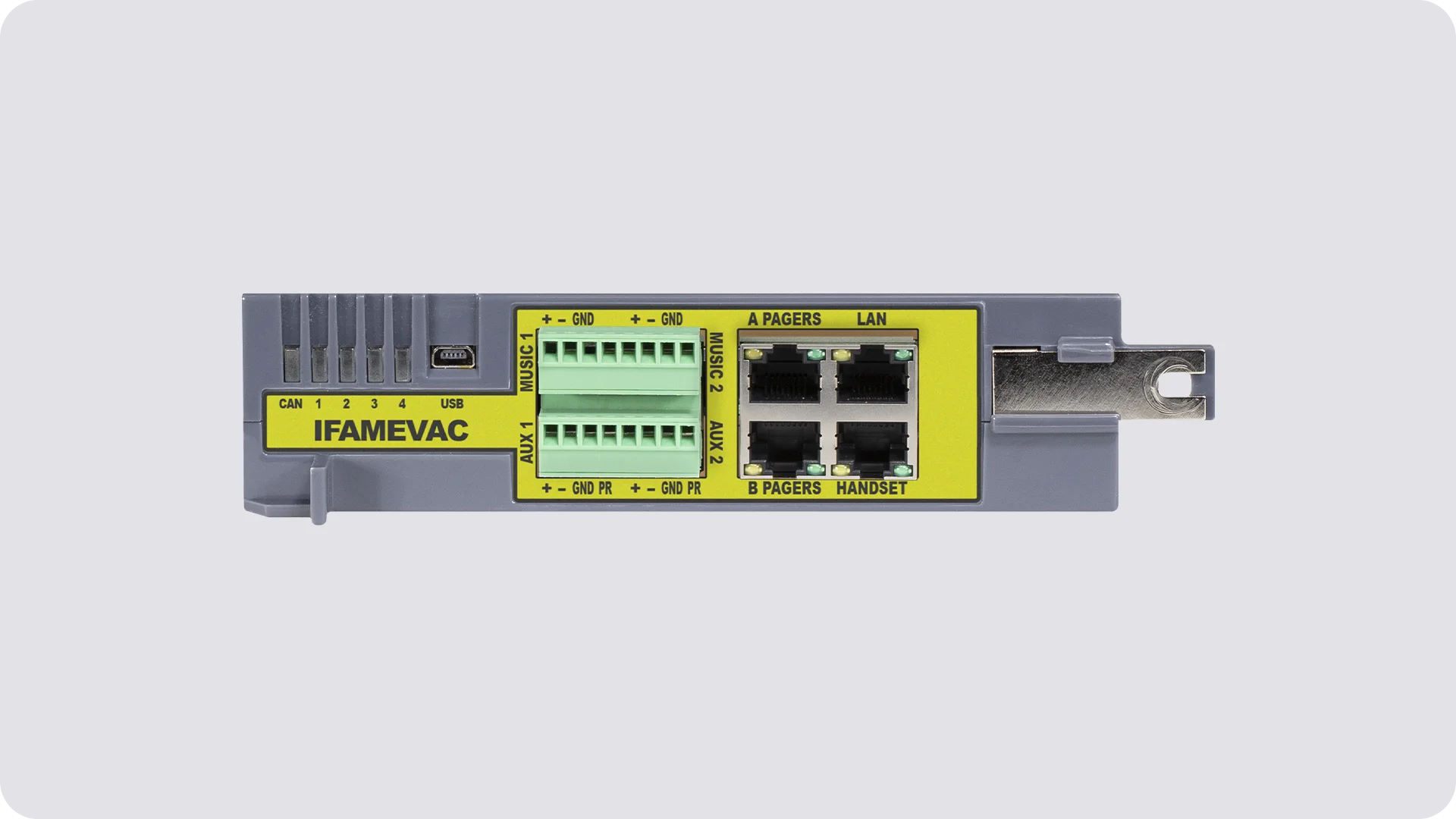

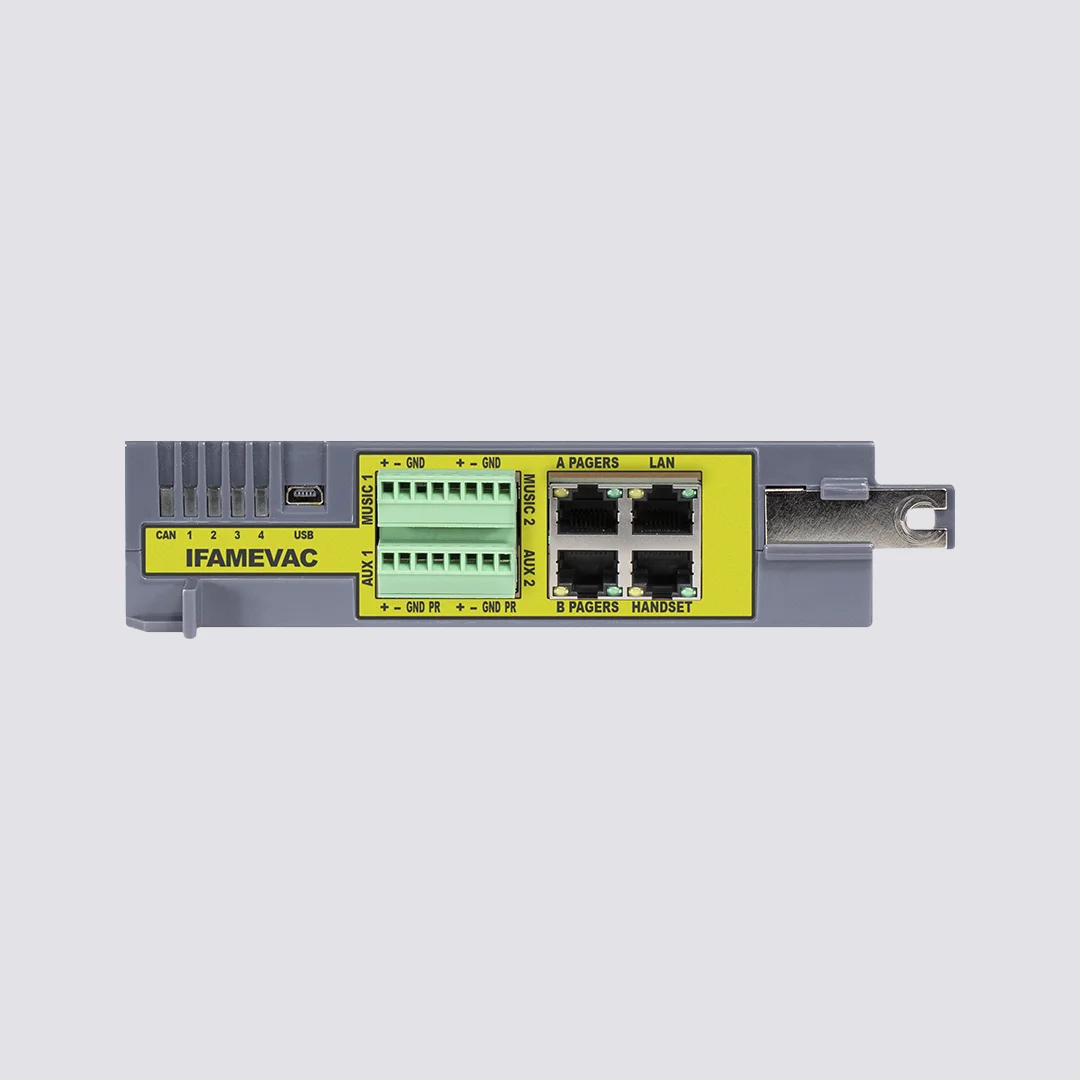

IFAMEVAC: modulo matrice audio
Il modulo matrice audio IFAMEVAC gestisce il processing digitale di tutte le sorgenti audio all’interno del sistema. È dotato di due ingressi analogici per sorgenti sonore esterne (MUSIC1 e MUSIC2), due ingressi analogici aggiuntivi con priorità (AUX1 e AUX2), memoria flash interna per messaggi di emergenza e personalizzati, alloggiamento per scheda SD contenente file audio definiti dall’utente, e due linee per il collegamento di basi microfoniche standard o di emergenza (fino a 64 per linea). Il modulo include anche una connessione Ethernet per l’interazione con i server IASS e IAS-APP. Ogni centrale può gestire un solo modulo IFAMEVAC.

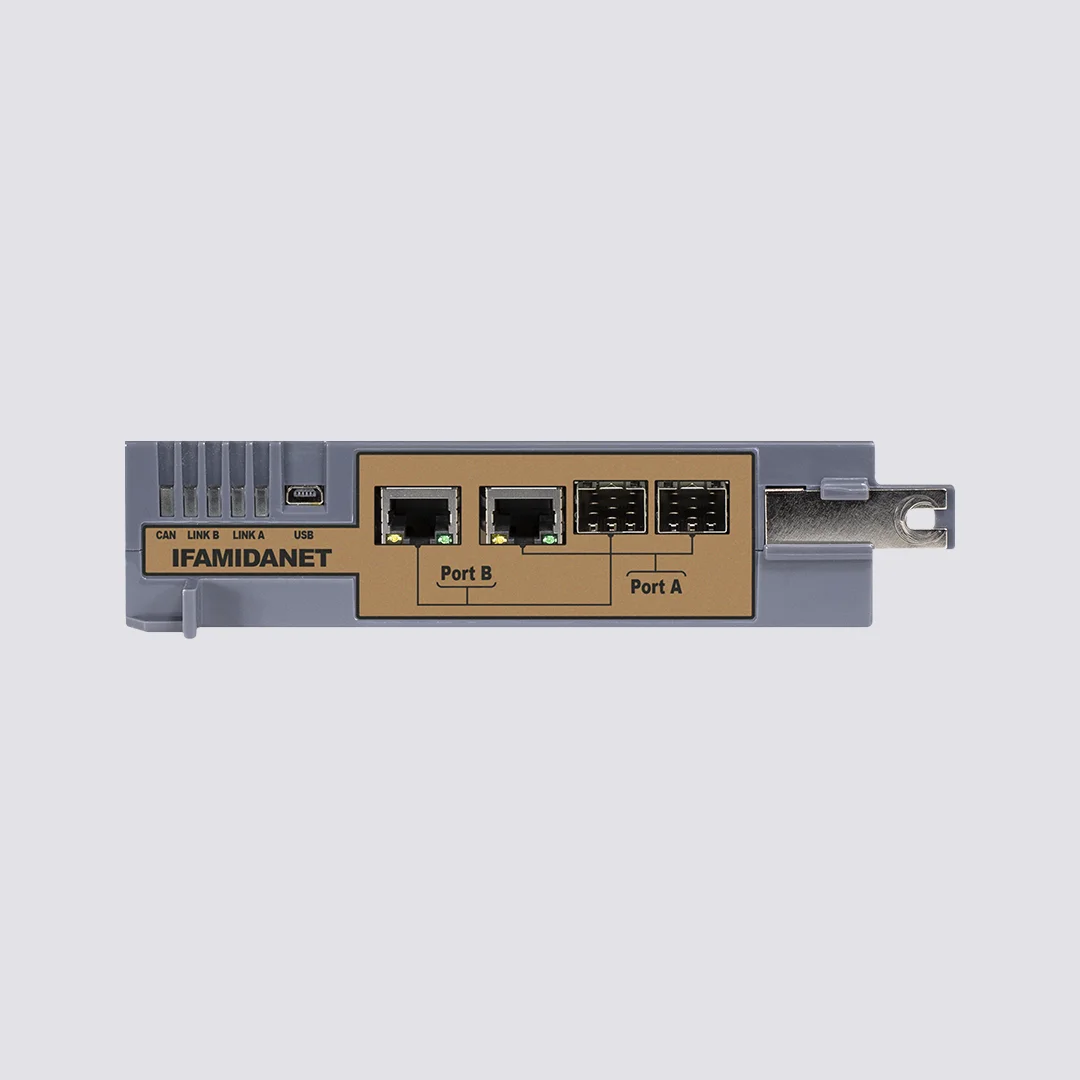

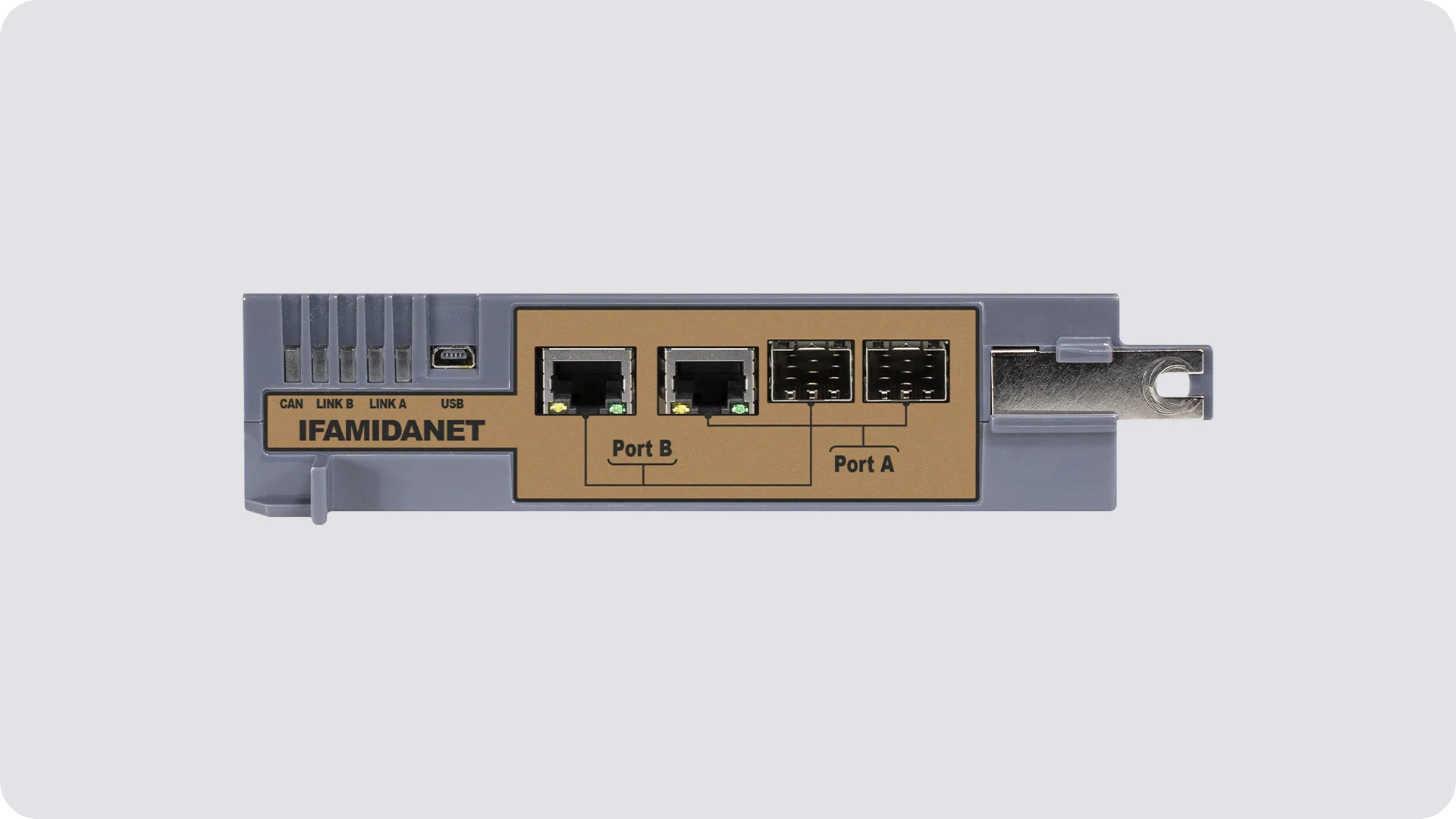

IFAMIDANET: modulo per la connessione in rete IDANET
Il modulo IFAMIDANET consente la connessione in rete IDANET delle centrali Previdia Ultravox, permettendo di collegare fino a 48 centrali tra loro. Dotato di due porte RJ45 per connessione Ethernet (CAT5, fino a 100 m) e due slot per moduli SFP, supporta anche la connessione in fibra ottica. Oltre allo scambio completo di dati tra centrali, consente la condivisione fino a 20 tracce audio digitali, garantendo comunicazione rapida e sincronizzata all’interno dell’intero sistema.

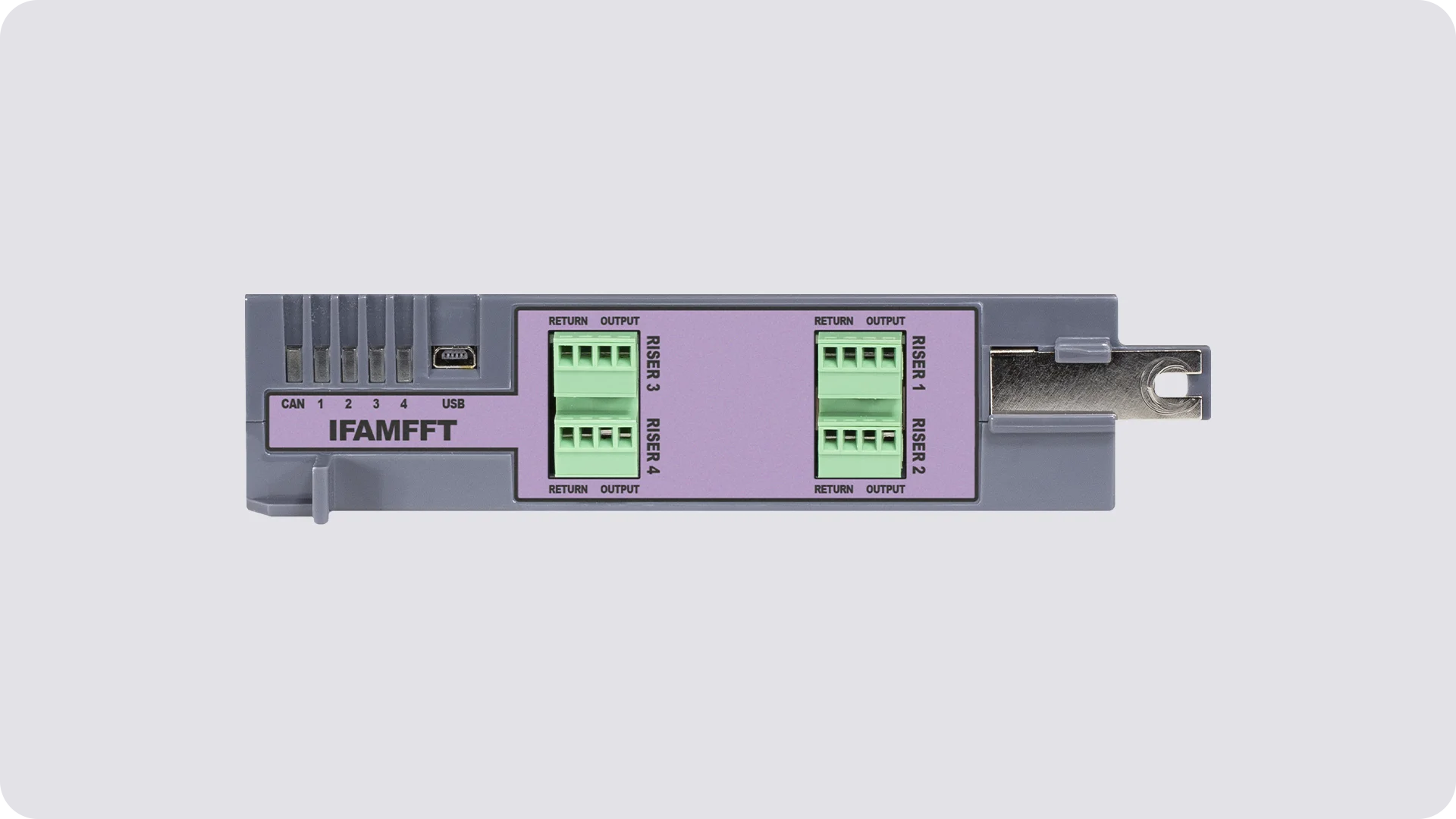

IFAMFFT: modulo per la gestione dei telefoni di emergenza
Il modulo IFAMIDANET consente la connessione in rete IDANET delle centrali Previdia Ultravox, permettendo di collegare fino a 48 centrali tra loro. Dotato di due porte RJ45 per connessione Ethernet (CAT5, fino a 100 m) e due slot per moduli SFP, supporta anche la connessione in fibra ottica. Oltre allo scambio completo di dati tra centrali, consente la condivisione fino a 20 tracce audio digitali, garantendo comunicazione rapida e sincronizzata all’interno dell’intero sistema.
Questo prodotto è disponibile nelle seguenti versioni
IFAMAMP
Modulo amplificatore audio 250W
IFAMPSU
Modulo alimentatore switching 1000 W
IFAMEVAC
Modulo matrice audio
IFAMIDANET
Modulo per la connessione in rete IDANET

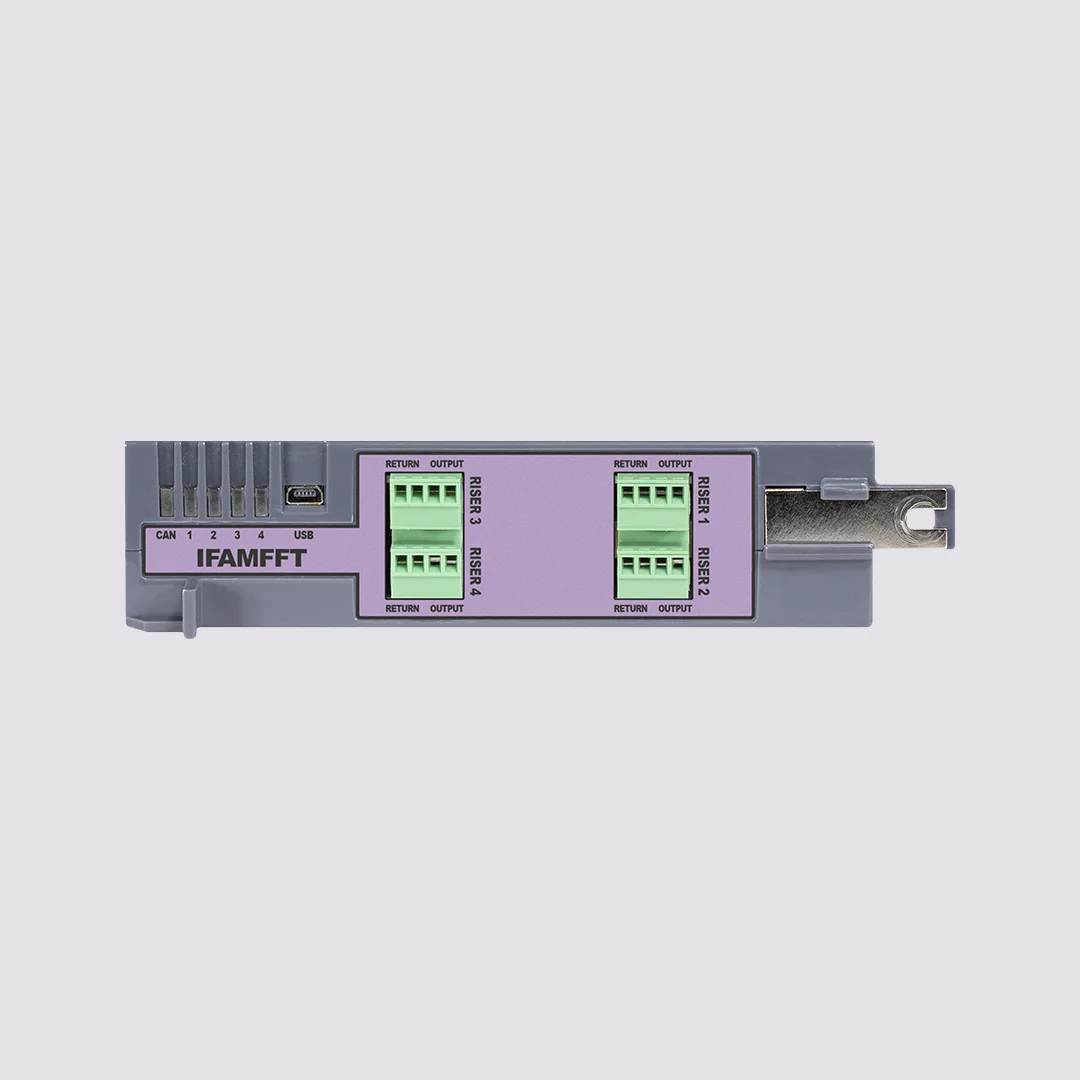

IFAMFFT
Modulo per la gestione dei telefoni di emergenza
Accessori
Specifiche tecniche
| IFAMAMP | IFAMEVAC | IFAMFFT | IFAMIDANET | IFAMPSU | |
| Tensione di alimentazione | 20 -30 Vdc (alimentato dalla barra CANDRIVE+) | 20 - 30 Vdc | 20 -30 Vdc (Alimentato dalla barra CANDRIVE+) | 20 - 30 Vdc (Alimentato dalla barra CANDRIVE+) | 90 ~ 264 Vac / 47 ~ 63 Hz |
| Assorbimento massimo | 530 mA (14 W) | 100 mA | 80 mA | 80 mA | 8.5 A @ 115 Vac / 5A @ 230 Vac |
| Assorbimento in caso di mancanza rete elettrica | 100 mA (2,5 W) max | ||||
| Assorbimento max | 3 A (250 W + 14 W) | ||||
| Tensione di uscita | 26 V DC nominale / +/- 10% | ||||
| Ripple max | 200m Vp-p | ||||
| Assorbimento max con collegamenti fibra | 80 mA + consumo moduli SFP (@ 3.3 V) divided by 7 (tipicamente circa 15 mA x ogni convertitore) | ||||
| Tensione uscite speaker (Line A / Line B) | 100 Vrms max | ||||
| Fattore di potenza | 0.95 @ 230 Vac / 0.99 @ 115 Vac a pieno carico | ||||
| Protezione dal sovraccarico | 105 ~ 135% della potenza dichiarata | ||||
| Protezione sovra tensione | 29 ~ 33 V | ||||
| Protezione surriscaldamento | sospensione tensione di uscita, riattivazione al ripristino temperatura | ||||
| Carico massimo sulle linee speaker (Line A / Line B) | 250 W max totale - carico minimo 40 Ω totale | ||||
| Vin ingresso local audio | max 1 Vrms (UNBALANCED - TRA + e GND o TRA - e GND) | ||||
| Impedenza ingresso local audio | 10 kΩ | ||||
| Risposta in frequenza | 60 - 20000 Hz | ||||
| Vin ingressi audio MUSIC1, MUSIC2, AUX1, AUX2 | Max 1 Vrms (UNBALANCED - TRA + e GND o TRA - e GND) | ||||
| Impedenza ingressi audio MUSIC1, MUSIC2, AUX1, AUX2 | 10 kΩ | ||||
| Ingressi PR AUX 1 E AUX 2 | contatto pulito verso GND | ||||
| Linea PAGER A/ PAGER B | Max 64 basi per linea / max 1 A per linea / Max 500 m totali per linea | ||||
| Regolazione volume separato per le sorgenti: Music / annunci vocali / emergenza | +10 / -40 dB | ||||
| Equalizzazione a 3 bande separata per le sorgenti: Music / annunci vocali / emergenza | +6 / -40 dB | ||||
| Max corrente totale Imax b | 38 A | ||||
| Max corrente caricabatteria | 3 A | ||||
| Max corrente destinata al sistema Imax a | 35 A | ||||
| Max corrente su ciascuna uscita (out 1 e out 2) | 1,5 A @ 27.6 Vdc | ||||
| Corrente massima su relè | 5 A, 30 Vdc | ||||
| Consumo dalle batterie in caso di mancanza rete | 30 mA |
