EM312NAC – EM110 – EM411R – EM312SR

Moduli ingresso/uscita da collegare al Loop delle centrali analogiche indirizzate

Compatibile con

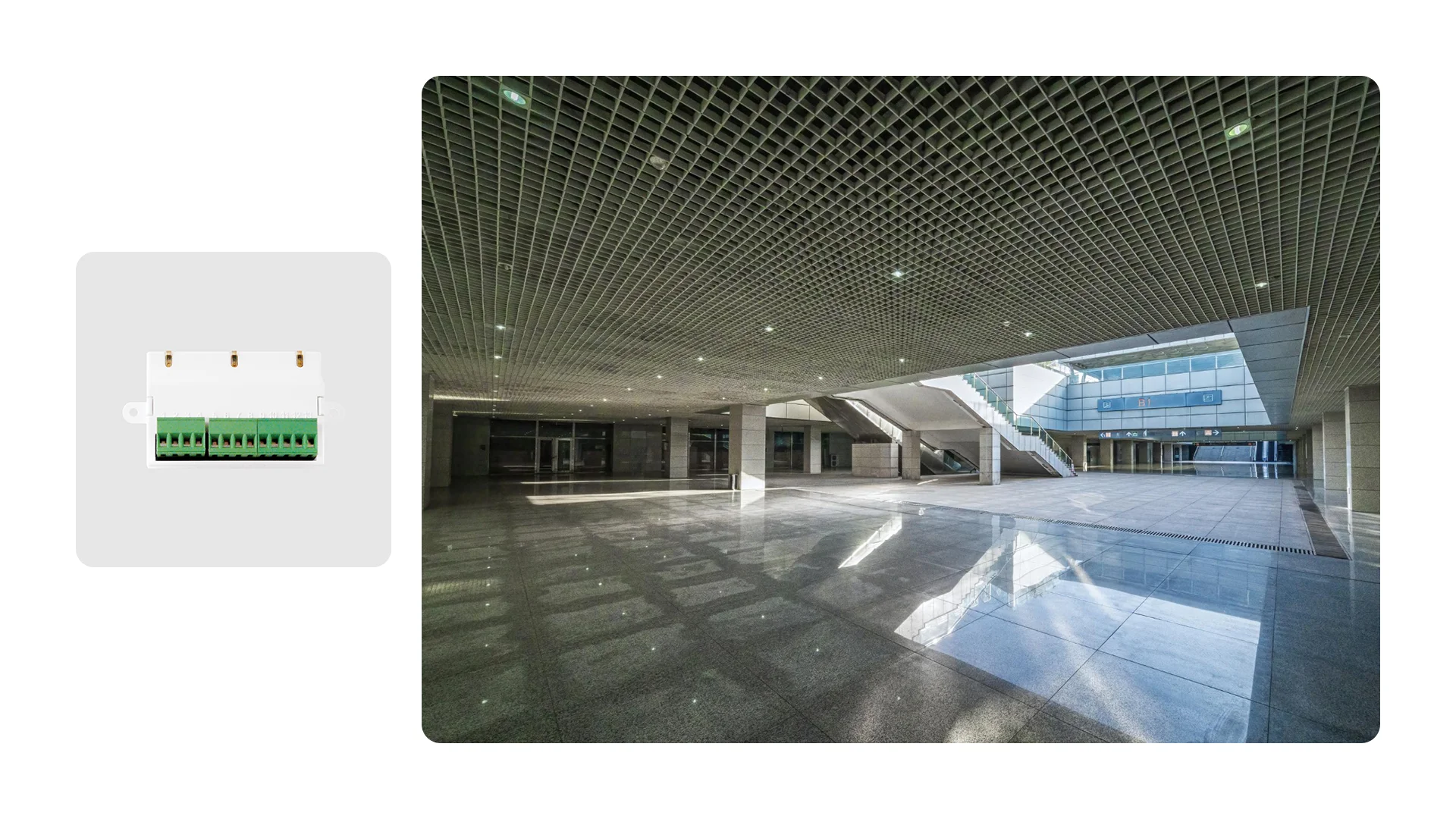

Modulo EM312SR: gestione ingressi e uscite supervisionate su loop

Il modulo EM312SR consente il controllo di dispositivi esterni in impianti antincendio, grazie a un ingresso supervisionato, un’uscita supervisionata per segnalatori acustici/ottici e un’uscita relè a scambio libero per dispositivi come elettromagneti. Include un ingresso tensione esterna supervisionato, isolatore di corto circuito, 3 LED multicolore per lo stato dei canali e indirizzamento automatico tramite serial number. Compatto e versatile, è ideale per installazioni che richiedono massima affidabilità.

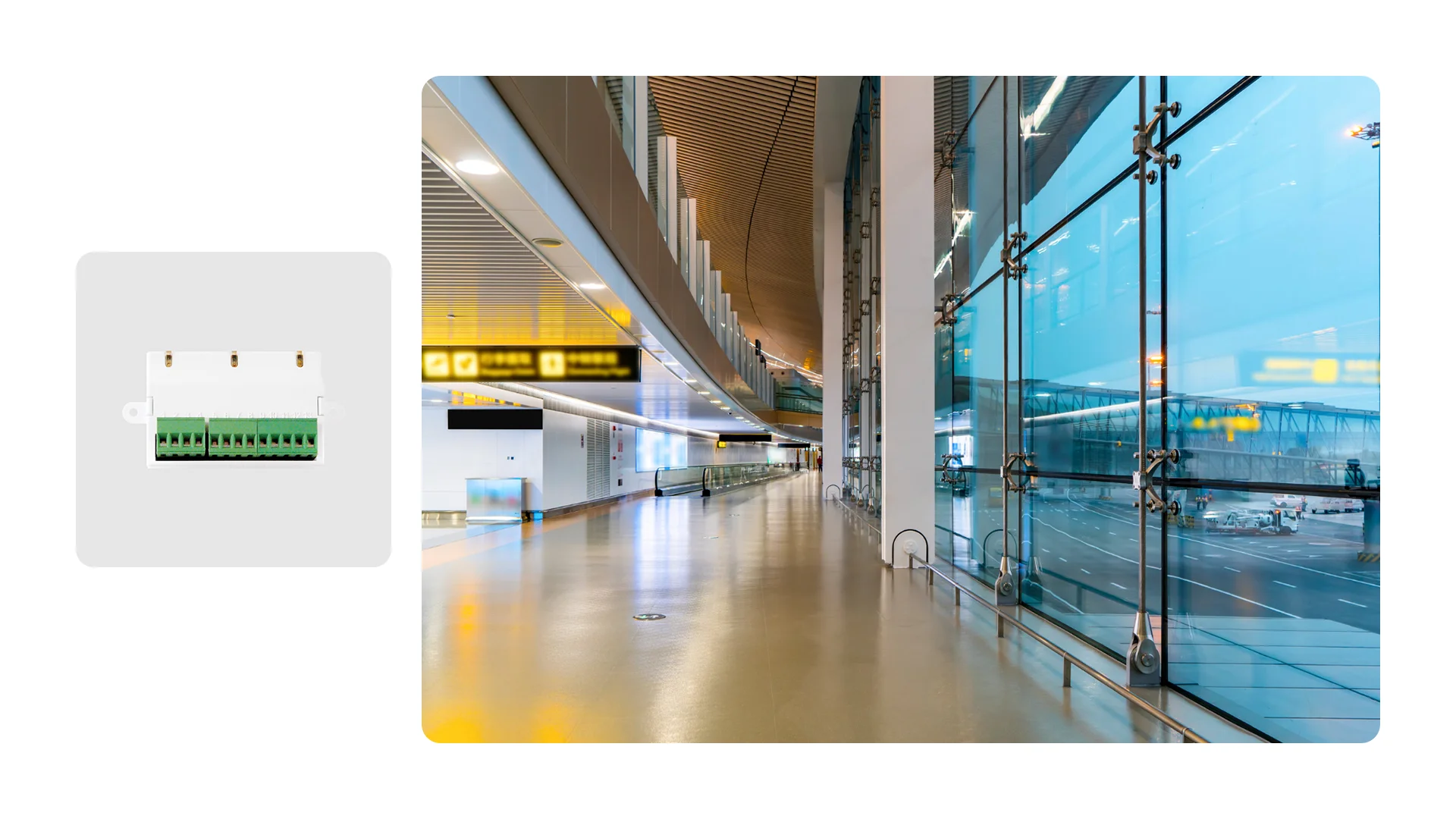

Modulo EM312NAC: controllo remoto di dispositivi esterni con uscita supervisionata

Il modulo EM312NAC è una variante del modello EM312SR, progettata per il controllo di dispositivi esterni posti anche a distanze superiori a un metro. Dispone di un ingresso supervisionato, un’uscita supervisionata per segnalatori ottici/acustici, un’uscita relè a scambio libero e un ingresso tensione esterna supervisionato. Include isolatore di corto circuito, 3 LED multicolore per lo stato del modulo e indirizzamento automatico. Una soluzione affidabile e flessibile per installazioni complesse.

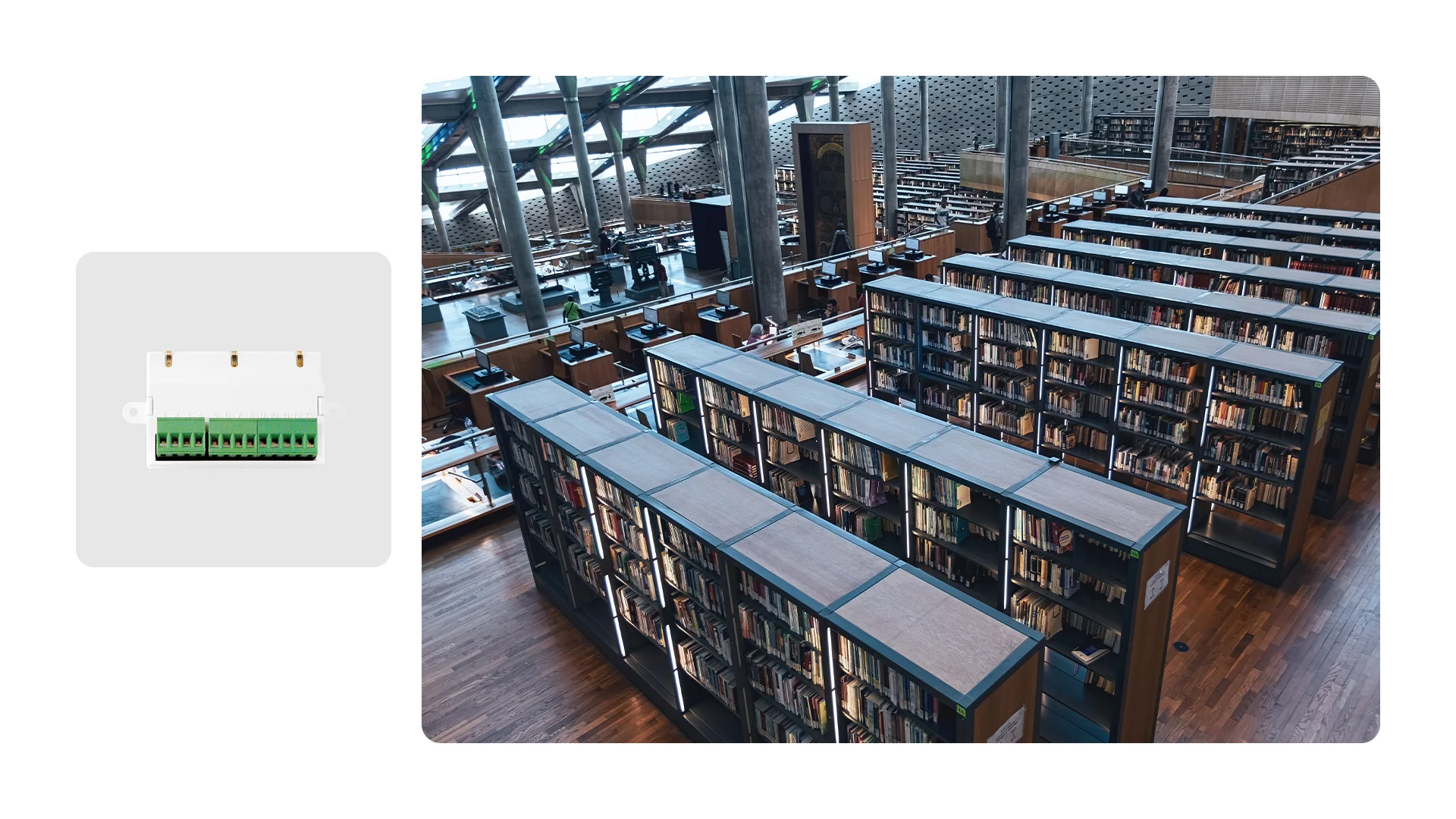

Modulo EM110: ingresso supervisionato compatto e affidabile

Il modulo EM110 è dotato di un ingresso supervisionato per il monitoraggio dello stato di dispositivi esterni collegati al loop. Include isolatore di corto circuito, 3 LED multicolore per la segnalazione dello stato del modulo e indirizzamento automatico tramite serial number. Ideale per applicazioni semplici che richiedono controllo puntuale e massima affidabilità.

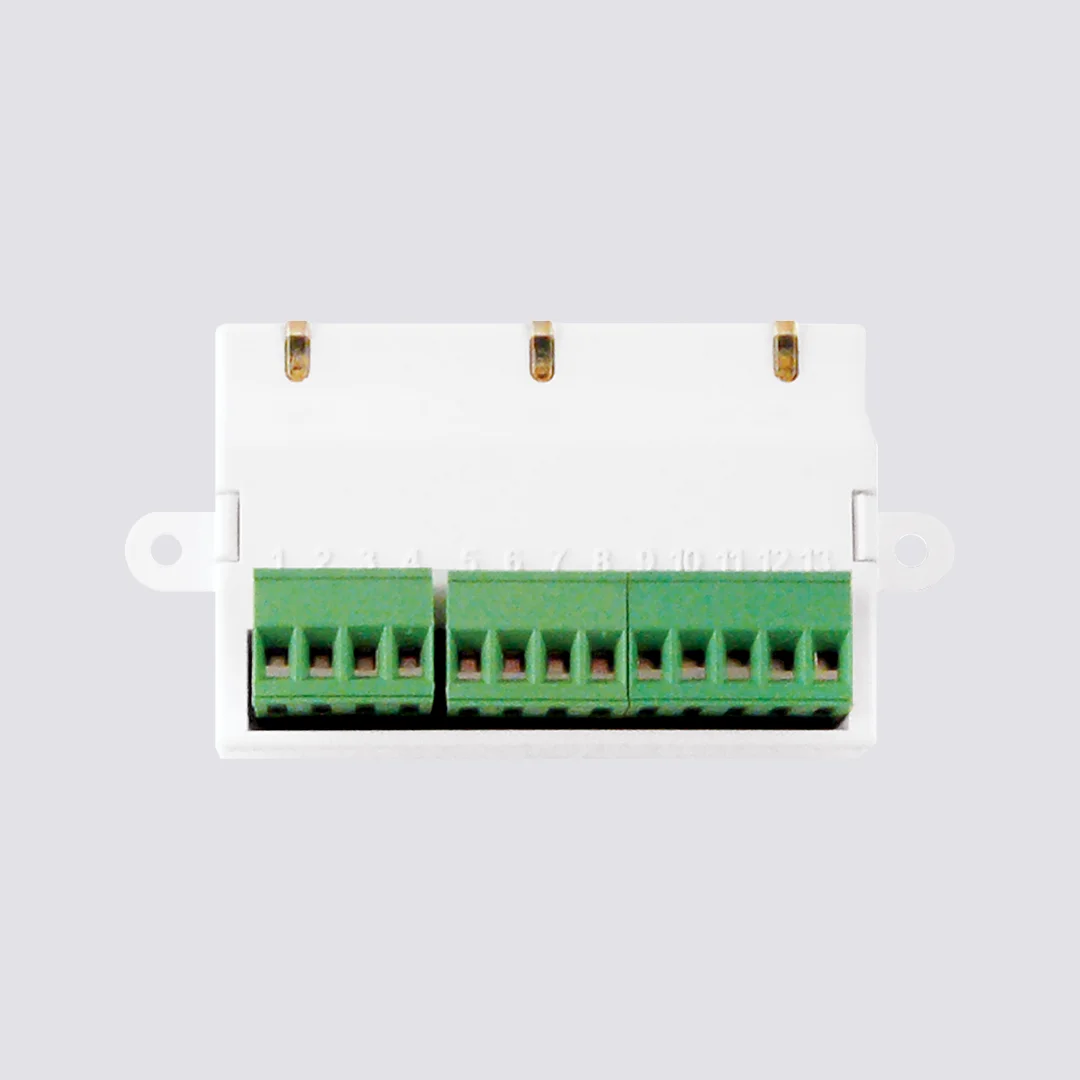

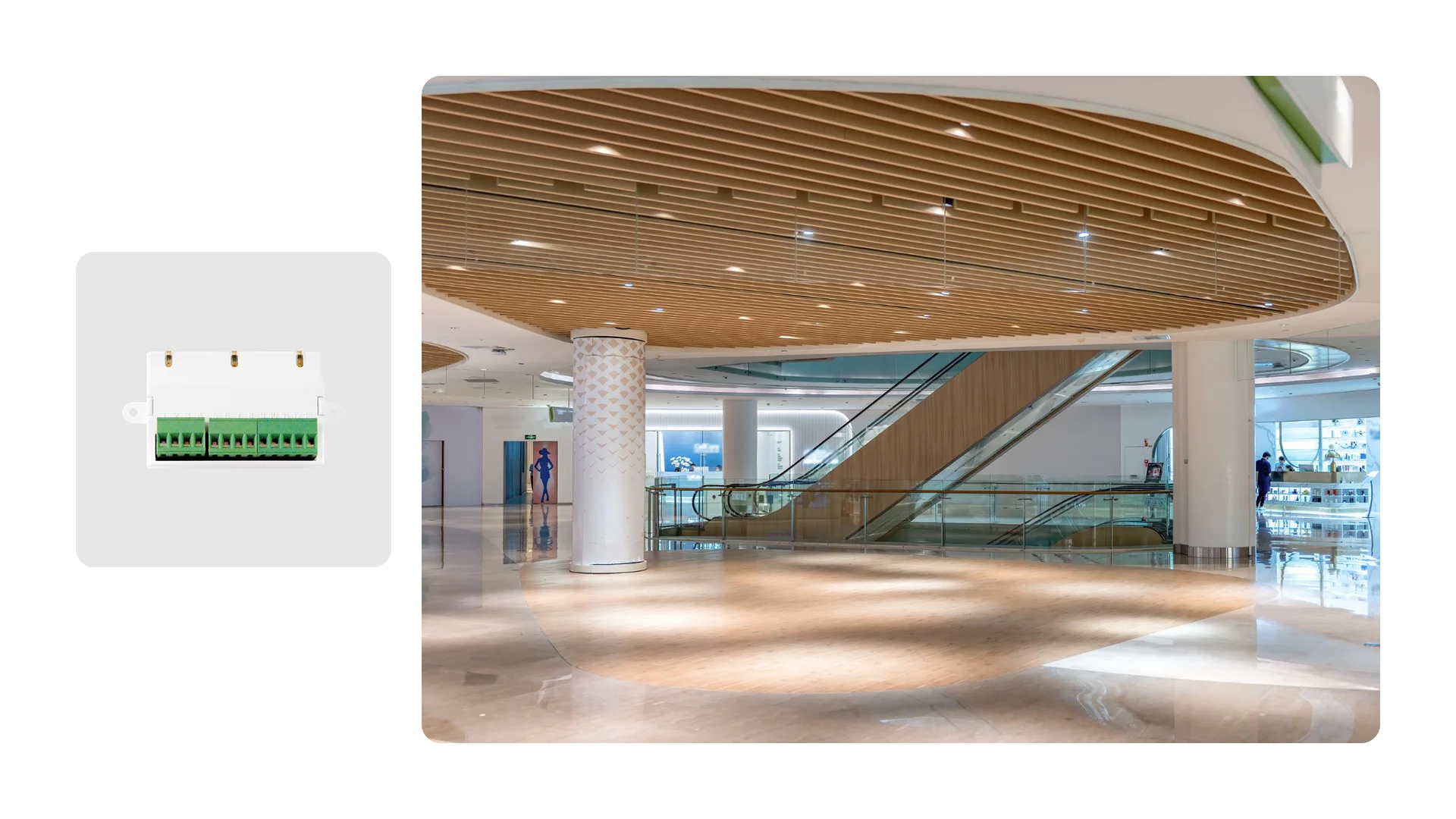

Modulo EM411R: interfaccia per linee convenzionali su centrali analogiche Inim

Il modulo EM411R consente di collegare una linea convenzionale (fino a 32 dispositivi) a sistemi analogici indirizzati Inim, garantendo piena compatibilità tra tecnologie diverse. Dispone di 1 ingresso per linea convenzionale, 1 relè con doppio scambio libero, isolatore di corto circuito e 3 LED multicolore per la segnalazione dello stato. L’indirizzamento automatico semplifica l’installazione e la gestione del dispositivo.

Integrazione e ulteriori opzioni

FBOX100

Scatola di plastica per l’alloggiamento dei moduli di Loop modello EM312SR, EM110, EM411R, EM3xx, EM322AC. Dimensioni: 160 x 120 x 50 mm

Questo prodotto è disponibile nelle seguenti versioni

EM312SR

Modulo ingresso uscita

EM312NAC

Modulo ingresso uscita

EM110

Modulo ingresso

EM411R

Modulo interfaccia zona convenzionale

Specifiche tecniche

	EM110	EM312NAC	EM312SR	EM411R
Tensione di alimentazione	19 - 30 Vdc	19 - 30 Vdc	19 - 30 Vdc	19 - 30 Vdc
Corrente assorbita a riposo	80 μA	80 μA	80 μA	1,2 mA
Corrente assorbita in allarme	20 mA	20 mA	20 mA	60 mA
Resistenza di bilanciamento ingresso	22 KOhm	22 KOhm	22 KOhm
Resistenza di allarme ingresso	2,2 KOhm	2,2 KOhm	2,2 KOhm
Resistenza di fine linea uscita supervisionata	22 KOhm	22 KOhm	22 KOhm
Uscita relè	Max 1 A / 30 V	Max 1 A / 30 V	Max 1 A / 30 V
Uscita supervisionata	Max 1 A / 30 V	Max 1 A / 30 V	Max 1 A / 30 V
Fine linea convenzionale: Condensatore				22 μF 35 V
Soglia di guasto di apertura senza carico				220 nF
Soglia di guasto di apertura con carico				220 nF
Soglia di allarme				12 mA
Soglia di corto-circuito				50 Ohm
Caratteristiche relè				Max 1 A / 30 V
Temperatura	-5 ... + 40 °C	-5 ... +40 °C	-5 ... +40 °C	-10° ... +55°C
Dimensioni	53 x 100 x 29 mm	53 x 100 x 29 mm	53 x 100 x 29 mm	53 x 100 x 29 mm
Peso	66 g	66 g	66 g	66 g
